一般項目環境影響評價文件圖件要求

1、建設項目地理位置圖
（應能清晰標示本項目所在區縣位置）

2、建設項目周邊環境概況圖
（圖示廠（場）界外不少于300m的土地利用現狀和主要環境敏感保護目標，并附指N向、比例尺及圖標，有衛生防護距離的要圖示。）

3、建設項目平面布置圖
（圖示主要生產裝置，公用工程、儲罐區、危險化學品庫等及污染源（污染治理裝置）位置（排氣筒、排污口、雨水口、噪聲源、固廢貯存場、事故池等）。改擴建項目標明已建、在建和擬建項目區域?？偲矫娌贾脠D應附圖例、指N向及比例尺、圖標等。）

1、評價范圍及敏感點分布圖

2、產業規劃、土地規劃相關圖件

3、生態紅線圖件

4、建設項目地理位置圖

（應能清晰標示本項目所在區縣位置）
5、建設項目周邊環境概況圖

（圖示廠（場）界外不少于500m的土地利用現狀和主要環境敏感保護目標，并附指N向、比例尺及圖標，有衛生防護距離的要圖示。）
6、區域水系圖

7、建設項目平面布置圖

（圖示主要生產裝置，公用工程、儲罐區、危險化學品庫等及污染源（污染治理裝置）位置（排氣筒、排污口、雨水口、噪聲源、固廢貯存場、事故池等）。改擴建項目標明已建、在建和擬建項目區域。總平面布置圖應附圖例、指N向及比例尺、圖標等。）

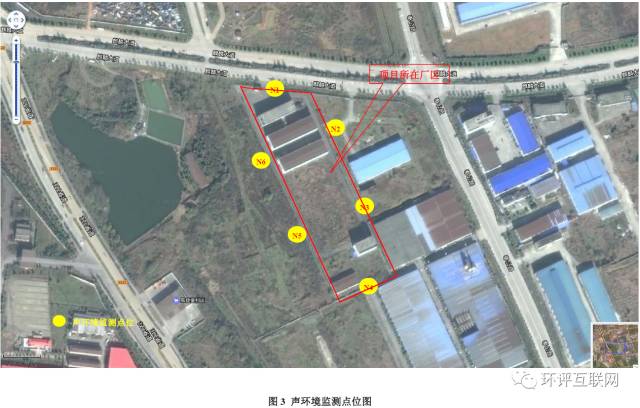

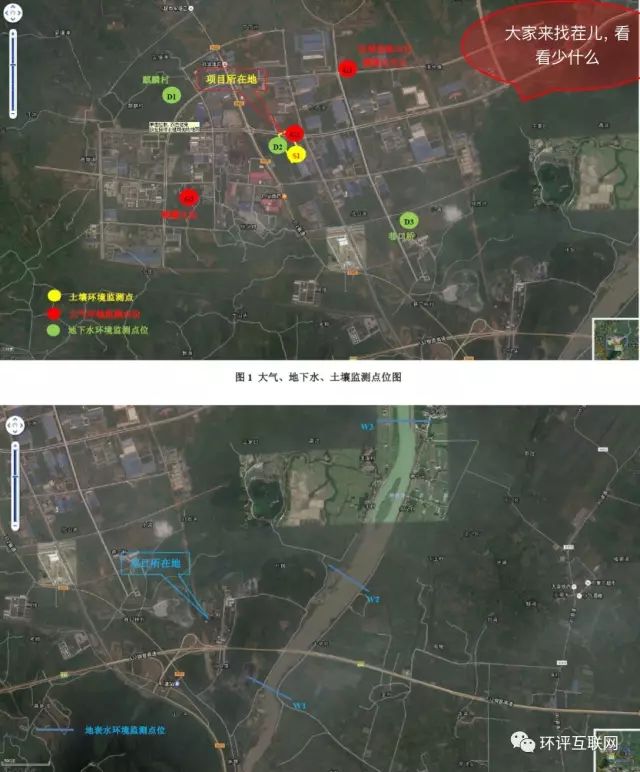

8、環境空氣、地表水、地下水、土壤、底泥、聲環境監測布點（斷面）圖
（環境空氣監測布點圖應圖示評價范圍、主要環境空氣保護目標，附風玫瑰圖和比例尺圖標。地表水及地下水環境監測斷面（點）應在水系圖上標明。聲環境監測布點圖應標明主要噪聲源、聲環境保護目標。監測點編號應圖、表一致。）

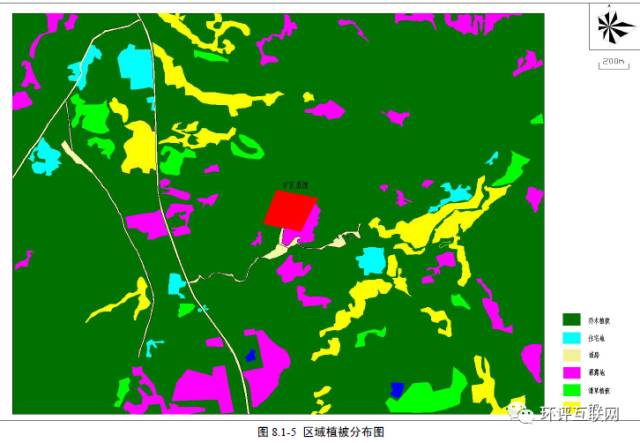

1、其它圖件如區域雨污管網圖、植被現狀圖、土壤侵蝕圖、地質構造圖、區域土地利用現狀圖、廠區區域防滲圖、預測相關圖件等圖件根據報告類型要求繪制。
